Думаю тема назрела. Часто задаваемый вопрос - "как измерить напряжение?" уже достал. Горыныч правильно говорит - верить можно только прибору. Думаю, пора с ним познакомиться.
Мультиметр, простой прибор, прозванный в народе тестером, коим он является отчасти. Многих, кто далек от электричества пугает одно название. Но не стоит бояться взять в руки незнакомый прибор. Он не кусается, скорее наоборот, требует нежного отношения (особенно китайские цифровики, лишенные какой либо защиты). Этот прибор не однажды выручит, если знать что и как делать. Для кого пишу? Для тех, у кого руки растут "на месте". Есть желание и не хватает знаний. Для чего? Для того, чтобы пользователь не оказался в безвыходном положении.
Многие пользуются программами-софтомерами - Эверест, Аида, HWMonitor и другими, прог много. Удобно, быстро, красиво. Но доверие к программному измерению весьма относительно... :scratch_one-s_head: Я не призываю отказаться от этих программ, просто бывают казусы, когда выручит только прибор.
Перед нами две программы, широко распространенные среди пользователей.Какой из них верить? Если поверить хотя бы одной, то перед нами труп. А компьютер, между тем, работает и прекрасно себя чувствует.
А что делать, если монитор ничего не показывает? Или компьютер не грузится? А узнать напряжение надо...Очень типичная ситуация - вентиляторы работают, но компьютер молчит. Возникает вопрос - а напряжение у нас везде? И оно такое как надо или неизвестно какое? Что делать? :wacko: Ответ прост - пора знакомиться с прибором.
Я не буду затрагивать всех функций этого многофункционального прибора. Для форумчан далеких от электричества это не требуется, а тем, кто знаком - тем более. Думаю, достаточно описать как измерить интересующее нас напряжение.
Берем прибор в руки.
Итак, у нас в руках обычный мультиметр китайского производства, который можно приобрести в любом магазине занимающемся электричеством по вполне доступной цене (у нас - от полутора сотен, в зависимости от жадности продавца). В верхней части прибора - цифровой индикатор на котором мы увидим результат. Ниже большой переключатель - переключатель режимов измерений. Тут много функций, но нам нужна одна - измерение "нашего" напряжения. Обратите внимание на то, что на ручке переключателя есть метка (стрелка или точка). По ней и будем ориентироваться.

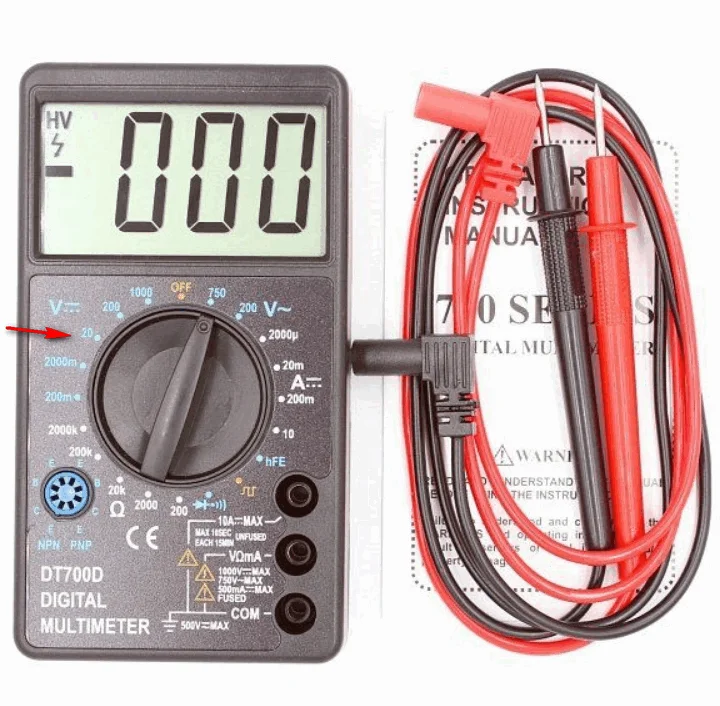

Варианты шкалы переключателя могут быть разными, поэтому не повторяем механически, а смотрим глазами. Нам нужна шкала постянного напряжения - DCV. На данном приборе она слева. Предел напряжений ставим "20", так как более высокое - только на входе в блок питания, мы туда не лезем.
В нижней правой части прибора три отверстия для щупов. Один щуп вставляем в нижнее - он будет работать с "массой" - черным проводом на любой колодке шлейфа блока питания. Второй щуп - во второе отверстие (среднее, там где V, mA). Им будем проводить измерения.
Эта схема показывает напряжения на колодке питания материнской платы. Но хочу отметить - провода одного цвета находятся под одним напряжением. И если для желтого соответствует +12вольт, то все желтые провода должны иметь это же напряжение. Т.е. измерить напряжение можно на любой колодке питания узлов компьютера. Тоже самое относится и к другим проводам.
Ставим один щуп на черный провод (их много, но все они - одно и то же), вторым щупом смотрим по ключевым напряжениям - желтый (+12в), красный (+5в), оранжевый (3,3в), синий (-12в). При отрицательном параметре на шкале прибора загорится знак минус.
Цифровой прибор хорош тем, что не надо думать где искать показания. Видишь цифру - вот и результат (если правильно включен режим измерений :biggrin: ).
Вот, кажется, и все. Так много буков для того, чтобы тыкнуть двумя щупами в разъемчик :biggrin:
Вопросы, критика, поправки приветствуются.
